海灣GST-JA2200家用火災報警控制器安裝與接線

來源:消防維保  時間:2018-10-17 09:25:38

一、GST-JA2200家用火災報警控制器安裝

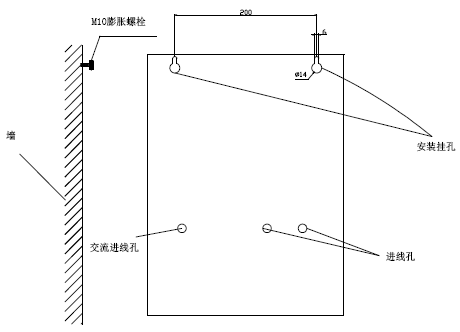

1、GST-DY-JA2200家用火災報警控制器專用電源箱采用壁掛式安裝如下圖所示

(1)需安裝電源箱的墻壁相應位置處打兩個φ14的孔,要求兩孔中心距離為200mm。

(2)將M10的膨脹螺栓從電源箱的安裝掛孔穿出,將電源箱固定在墻上的孔內。

(3)連線:將由墻內接線盒里引出的導線分別按照家用電源箱端子說明連接。

GST-DY-JA2200家用火災報警控制器專用電源箱采用壁掛式安裝

2、GST-JA2200家用火災報警控制器采用壁掛式安裝

(1)安裝前準備:斷電情況下打開后殼,將手機卡(移動或聯通)正確安裝至家用主機主板卡槽后將后殼安裝好。

(2)檢查外殼各部分應完好無損,標識齊全。

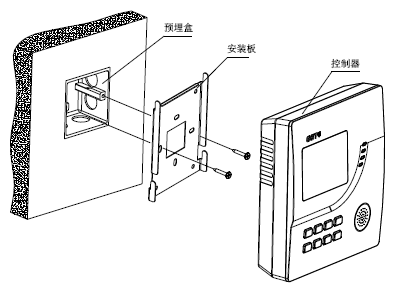

(3)用兩個螺釘將家用主機安裝板固定在墻上的預埋盒上(注意家用主機安裝板方向如下圖所示)。

GST-JA2200家用火災報警控制器采用壁掛式安裝

(4)從安裝板的進線孔中穿入電纜接在相應端子上,然后將家用主機與安裝板向下卡接。

(5)拆卸時,向上托動家用主機,即可將其從安裝板上卸下。

注意:安裝應滿足相應安裝規范的要求,并保證家用主機及電源箱外殼完好無損,遇到異常現象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。

二、GST-JA2200家用火災報警控制器外接端子說明

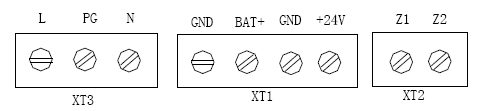

1、GST-DY-JA2200家用電源箱接線端子示意圖下所示:

GST-JA2200家用火災報警控制器外接端子

接線端子說明:

L、PG、N:AC220V電源端子。

GND、BAT+:備電輸入端子。

GND、+24V:DC24V輸出端子。

Z1、Z2:無極性總線輸出端子。

布線要求:

GND、+24V:采用阻燃BV線,截面積≥4.0mm2(豎井內干線)或截面積≥1.5mm2(平面支線)。

Z1、Z2:采用阻燃RVS雙絞線,截面積≥1.0mm2。

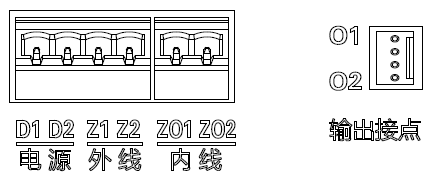

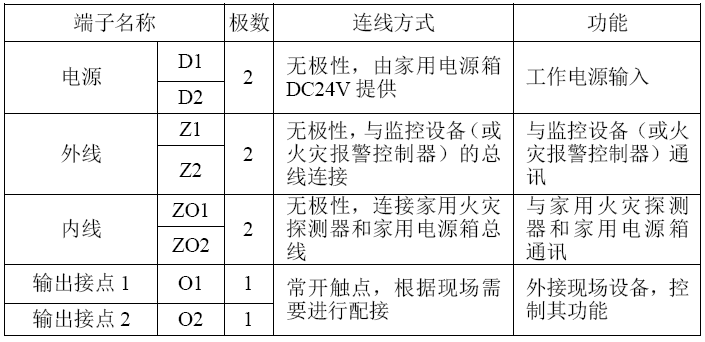

2、GST-JA2200家用主機接線端子示意圖下所示,具體接線說明如下表:

GST-JA2200家用主機接

GST-JA2200家用主機接

DC24V電源:采用阻燃BV線,截面積不小于1.5mm2;

監控設備總線:采用阻燃RVS雙絞線,截面積不小于1.0mm2;

家用火災探測器總線:采用阻燃RVS雙絞線,截面積不小于1.0mm2;

2個輸出接點:常開,觸點容量為2A/30VDC,據需要進行配接。
